Guide ultime
de l’accessibilité résidentielle
Rendre votre maison accessible peut sembler complexe, mais la bonne solution peut vous aider à rester autonome et en sécurité. Ce guide explique toutes les principales options d’accessibilité résidentielle offertes par Savaria — des sièges d’escalier et plates-formes élévatrices jusqu’aux plates-formes élévatrices à travers le plancher et aux ascenseurs résidentiels. Vous découvrirez les coûts, les exigences d’installation et comment choisir le produit le mieux adapté à vos besoins.
3 questions pour trouver la bonne plate-forme élévatrice résidentielle pour vous
- Utilisez-vous un fauteuil roulant actuellement, ou prévoyez-vous d’en avoir besoin bientôt ?
- Avez-vous seulement besoin d’un siège d’escalier ou d’une plate-forme élévatrice à l’extérieur ?
- Avez-vous seulement besoin d’accéder à deux niveaux à l’intérieur ?
Si vous utilisez un fauteuil roulant, ou pensez en avoir besoin bientôt, un siège d’escalier n’est pas le choix idéal. Une meilleure option est une plate-forme élévatrice, à travers le plancher, ou un ascenseur résidentiel. Utiliser un fauteuil roulant avec un siège d’escalier exige de transférer de manière stable vers le siège en haut et en bas de l’escalier, ce qui n’est pas pratique pour la majorité des personnes.
Les plates-formes élévatrices et certains sièges d’escalier peuvent être utilisés à l’extérieur pour accéder à votre maison. Dans ce cas, vous n’aurez accès qu’à un seul palier, et il se peut que vous ayez besoin d’une deuxième plate-forme élévatrice résidentielle à l’intérieur si votre maison comporte plus d’un palier.
Si vous devez accéder à un deuxième palier dans votre maison, les options incluent les sièges d’escalier, les plates-formes élévatrices inclinées, une plate-forme élévatrice dans un puits, une plate-forme élévatrice à travers le plancher, ou un ascenseur résidentiel. Si vous devez accéder à plus de deux paliers, un ascenseur résidentiel ou une plate-forme élévatrice installée dans un puits sont les meilleures options.
Considérations budgétaires
Combien coûtent les plates-formes élévatrices et ascenseurs résidentiels ?| Produit | Prix |
|---|---|
| Sièges d’escalier droits | 3 300 $ – 5 000 $ |
| Sièges d’escalier courbes | 10 000 $ – 25 000 $ |
| Plate-formes élévatrices extérieures | 10 000 $ – 20 000 $ |
| Plates-formes inclinées sur escalier droit | 20 000 $ – 30 000 $ |
| Ascenseurs résidentiels | 30 000 $ – 75 000 $ |
| Ascenseurs résidentiels de luxe | 75 000 $ et plus |
Sièges d’escalier
- Les sièges d’escalier sont les produits les plus simples et les plus courants à installer si vous avez de la difficulté à utiliser les escaliers, mais que vous n’utilisez pas de fauteuil roulant. Ils s’installent directement sur l’escalier en quelques heures et sont faciles à entretenir. Les sièges d’escalier Savaria fonctionnent sur batterie, ce qui permet de les utiliser à plusieurs reprises lors d’une panne de courant.
Les sièges d’escalier sont des chaises motorisées qui se déplacent le long d’un rail fixé à l’escalier. Ils sont munis de commandes situées sur l’accoudoir pour les faire monter et descendre. La plupart des sièges d’escalier utilisent un système d’entraînement simple à crémaillère et pignon, où un moteur fait tourner un engrenage qui s’emboîte dans une crémaillère dentée. La crémaillère fait partie du rail qui suit l’inclinaison de votre escalier.
Les sièges d’escalier Savaria fonctionnent sur batterie. Cela signifie qu’ils peuvent effectuer plusieurs trajets vers le haut et vers le bas même en cas de panne de courant. Le siège d’escalier se recharge automatiquement sur le rail. Sur certains modèles, la recharge s’effectue lorsque le siège est stationné en bas ou en haut du rail. Sur d’autres modèles, la recharge peut se faire à n’importe quel endroit le long du rail — on parle alors de recharge constante ou continue. Les batteries ont une durée de vie de plusieurs années et peuvent être vérifiées lors de l’entretien annuel.
Il existe deux types de sièges d’escalier : les sièges d’escalier droits, qui desservent une seule volée d’escaliers droits, et les sièges d’escalier courbes, qui desservent des escaliers tournants ou courbés, des escaliers avec un palier intermédiaire, plusieurs volées ou lorsque vous souhaitez stationner le siège d’escalier autour d’un coin, en haut ou en bas de l’escalier.
Siège d’escalier droit
Comment choisir le meilleur siège d’escalier droitLe siège d’escalier qui vous convient dépend des caractéristiques dont vous avez besoin.
Si vous avez seulement besoin d’un siège d’escalier de base
Un siège d’escalier de base n’offre pas de fonctionnalités supplémentaires. Sans options motorisées, vous devrez être à l’aise de faire pivoter le siège manuellement en haut de l’escalier pour en descendre, et vous devrez replier le repose-pieds manuellement. Voir le Savaria K2.
Avez-vous besoin d’une capacité plus élevée ?
Si vous avez une corpulence plus élevée, il existe des sièges d’escalier avec une capacité supérieure. Ces modèles sont dotés de sièges plus robustes, d’un rail de déplacement à capacité accrue et d’une motorisation plus puissante. Voir le Savaria K2 Plus, ou le Handicare 1000 HD.
Avez-vous besoin de options motorisées pour faciliter l’utilisation ?
En haut de l’escalier, vous devez tourner les jambes et utiliser un levier pour faire pivoter le siège. Si cela vous semble difficile, vous pouvez opter pour un pivotement motorisé du siège. Le repose-pieds repliable peut également être commandé avec une fonction motorisée permettant de le plier et de le déplier sur simple pression d’un bouton, éliminant ainsi le besoin de se pencher. Des options motorisées sont offertes sur les modèles Handicare 1100, 1000, Freecurve (courbe) et 4000 (courbe).
Prévoyez-vous installer le siège d’escalier à l’extérieur ?
Si vous prévoyez installer un siège d’escalier à l’extérieur, vous devez choisir un modèle conçu pour résister aux conditions climatiques. Gardez à l’esprit que tous les sièges d’escalier extérieurs nécessitent un entretien supplémentaire pour assurer une fiabilité à long terme, surtout lorsqu’ils sont exposés à l’air salin ou à la neige. Un siège d’escalier extérieur devrait être couvert lorsqu’il n’est pas utilisé. Voir le Handicare 1000, le Handicare 4000 (courbe) ou, pour des climats extérieurs modérés, le Savaria K2 peut convenir. Aucun siège d’escalier n’est adapté à des conditions extrêmes de neige ou de glace.
Et si vous avez de la difficulté à vous asseoir ?
Si vous avez une flexibilité limitée aux genoux ou aux hanches, une position semi-debout peut être plus confortable que la position assise sur un siège d’escalier. Un siège Perch est un siège peu profond, positionné plus haut — un peu comme un tabouret de bar — qui permet d’utiliser le siège d’escalier de façon sécuritaire tout en étant plus confortable. Offert uniquement avec le siège d’escalier droit Handicare 1000 et le Handicare 4000 (courbe).
Comparaison des modèles de sièges d’escalier droits Savaria
| K2 | K2 Plus | 1100 | 1000 | |
|---|---|---|---|---|
| Options motorisées | Pivotement du siège, repose-pieds | Pivotement du siège, repose-pieds | ||
| Système d’entraînement | Crémaillère et pignon | Crémaillère et pignon | Multi-motor friction drive | Crémaillère et pignon |
| Capacité | 300-350lb | 400lb | 310lb | 350-440lb |
| Profondeur une fois plié | 10 ¾ po | 13 ½ po | 12 ¾ po | 15 1/8 po |
| Extérieur ? | Seulement climat doux | non | non | oui |
| Remarques spéciales | Compact, idéal pour escaliers étroits | Robuste pour utilisateurs plus lourds | Beaucoup d’options, escaliers étroits, pas de crémaillère visible | Idéal pour l’extérieur, utilisateurs plus lourds, crémaillère discrète |
Comment rendre le rail du siège d’escalier moins encombrant
Le rail du siège d’escalier suit l’inclinaison de votre escalier et occupe un certain espace au-delà des marches, autant en haut qu’en bas. Dans bien des cas, ce n’est pas un problème puisqu’il peut y avoir de l’espace mural à côté du rail. Toutefois, si vous avez une porte ou une entrée près de l’escalier, en haut ou en bas, plusieurs options permettent de réduire la saillie afin d’éliminer le rail comme risque de trébuchement.
Ce système motorisé unique est offert comme option sur le Handicare 1100. Lorsque le siège d’escalier se déplace le long du rail vers le haut, le rail se rétracte simultanément afin de réduire la saillie au bas de l’escalier. Il est fréquent que les escaliers aient une entrée ou une porte menant à une autre pièce près du bas. Le système de rail coulissant est une excellente solution pour garder cette entrée dégagée et éliminer tout risque de trébuchement.
Certains sièges d’escalier peuvent être commandés avec une charnière repliable. Celle-ci permet de replier une courte section du rail inférieur à 90 degrés, par exemple à l’aide d’un vérin à gaz pour faciliter la manipulation. Lorsque le rail est replié, il ne dépasse plus dans l’ouverture de porte du palier inférieur, éliminant ainsi tout risque de trébuchement. Offert sur le Handicare 1100.
Si vous avez une entrée ou une porte en haut de l’escalier, vous pouvez choisir différents supports de rail pour fixer la section supérieure du rail. Ces supports spéciaux permettent de relever l’angle du rail afin de réduire ou d’éliminer toute saillie au palier supérieur. Le Savaria K2 et le Handicare 1100 offrent tous deux des solutions à cet effet.
Siège d’escalier courbe
Types d’escaliersTout escalier autre qu’une seule volée droite est mieux adapté à un siège d’escalier courbe.
Savaria fabrique sur mesure le rail de tous ses sièges d’escalier courbes. Certaines entreprises utilisent des sections de rail préfabriquées qui sont assemblées directement sur l’escalier. Cette approche ne permet jamais d’épouser aussi précisément les virages de l’escalier, ce qui fait que les rails occupent davantage d’espace, surtout dans les sections courbes. Notre procédé de fabrication sur mesure permet d’obtenir un rail courbe conçu exclusivement pour votre escalier, installé aussi près que possible du côté de l’escalier, laissant ainsi plus d’espace libre sur les marches.
Savaria utilise un système exclusif de mesure par photo (appelé PS4D) pour mesurer votre escalier avec précision. Le relevé prend de 30 à 60 minutes et utilise une caméra et un logiciel pour mesurer et dessiner votre escalier. Le technicien du distributeur peut ensuite vous montrer, sur une tablette, à quoi ressemblera le modèle de siège d’escalier choisi une fois installé. Dans la plupart des cas, cela peut être fait avant que vous preniez votre décision d’achat. Une fois le modèle et la configuration approuvés, les données de mesure sont transmises au service de dessin, où des dessins d’atelier sont produits pour la fabrication dans notre usine nord-américaine. Grâce à ce processus, la fabrication est à la fois rapide et précise.
Savaria offre trois modèles de sièges d’escalier courbes : le Handicare Freecurve, le Savaria Stairfriend 23 et le Handicare 4000. Le Freecurve est doté d’un design à tube unique, tandis que le Stairfriend 23 et le 4000 utilisent tous deux un design à double rail.
Si votre escalier comporte des virages très serrés ou est étroit, les modèles à double rail peuvent offrir un meilleur ajustement. Plusieurs personnes choisissent le design à tube unique pour son apparence plus discrète sur l’escalier. Si vous avez besoin de fonctions motorisées en raison de limitations de mobilité pour faire pivoter le siège ou relever le repose-pieds, choisissez un modèle qui offre ces options. Tenez également compte de la capacité de charge si vous êtes un utilisateur plus lourd.
Comparaison des modèles de sièges d'escalier courbées Savaria
| Stairfriend 23 | 4000 | Freecurve | |
|---|---|---|---|
| Style de rail | double | double | tube unique |
| Capacité | 300-350lb | 300-350lb | 275lb |
| Choix de siège | 2 | 5 | 3 |
| Option de pivotement de siège motorisé | non | oui | oui |
| Option de repose-pieds motorisé | non | oui | oui |
| Option de siège actif | non | non | oui |
| Option de siège perché | non | oui | non |
| Charnière motorisée | non | oui | oui |
| Extérieur ? | non | Optionnel | non |
| Remarques spéciales | Possibilité de virages serrés | Possibilité de virages serrés, options motorisées | Design à rail unique, avec options motorisées |
La fonction de stationnement est une courbure spéciale du rail fabriquée pour effectuer un virage de 90 ou 180 degrés en haut ou en bas de l’escalier (ou aux deux endroits). Le stationnement réduit l’encombrement du siège d’escalier sur l’escalier et offre également une zone plus spacieuse et sécuritaire pour monter et descendre du siège. Si vous commandez un siège d’escalier courbe, l’ajout d’une option de stationnement est un extra peu coûteux qui représente un excellent investissement, surtout en haut de l’escalier, afin que le siège soit complètement hors du passage.
Les sièges d’escalier courbes Savaria sont équipés d’un levier à palette, semblable à celui d’une chaise de bureau, qui permet de faire pivoter le siège en haut de l’escalier afin de descendre en toute sécurité, face à l’extérieur de l’escalier. Vous pouvez opter pour un pivotement motorisé du siège si vous trouvez difficile de faire pivoter le siège à l’aide de vos jambes et du levier manuel. Offert sur les modèles Handicare 4000 et Freecurve.
Le repose-pieds se replie, tout comme les accoudoirs et le siège, afin de libérer de l’espace sur l’escalier lorsque le siège d’escalier n’est pas utilisé. Si vous trouvez difficile de replier le repose-pieds manuellement, vous pouvez ajouter un repose-pieds motorisé repliable. Offert sur les modèles Handicare 4000 et Freecurve.
Le rail du siège d’escalier, au bas de l’escalier, peut être commandé avec une fonction de repli motorisée si une porte ou une entrée se trouve près du bas des marches. Cette option permet de garder le rail dégagé lorsque le siège d’escalier n’est pas utilisé. Offert sur les modèles Handicare 4000 et Freecurve.
Pour certaines configurations, il peut être préférable d’opter pour un rail à nez tombant au bas de l’escalier. Il s’agit d’une courbure spéciale intégrée au rail au moment de la commande afin de réduire l’encombrement. Votre distributeur Savaria local discutera de cette option avec vous lors de l’évaluation du site.
Semblable à un fauteuil inclinable et releveur, le siège actif est une fonction motorisée qui permet de relever le dossier et l’assise afin d’aider l’utilisateur à s’asseoir ou à se lever. Cette option est offerte sur le Handicare Freecurve (sauf au Québec).
Même si l’on ne reste pas assis très longtemps sur un siège d’escalier, il est important de choisir un modèle confortable et bien adapté à votre morphologie afin de vous sentir en sécurité pendant l’utilisation. Si vous avez besoin de plus de largeur, choisissez un siège offrant des accoudoirs à largeur réglable, adaptés à votre gabarit.
Tableau des dimensions du siège
L Dimensions du siège
V Dimensions du siège
Dimensions des sièges d’escalier Handicare 4000 / Freecurve
| Simplicity | Style | Smart* | Perch (modèle 4000 seulement) | |
|---|---|---|---|---|
| Dégagement pour pivotement | 29 po (735 mm) | 29 po (735 mm) | 27.5 - 29.5 po (700 - 750 mm) | - |
| Dégagement pour pivotement avec accoudoir court | 27.5 po (700 mm) | 27.5 po (700 mm) | - | - |
| Profondeur du siège | 15.25 po (390 mm) | 15.25 po (390 mm) | 14.25 - 16.75 po (360 - 425 mm) | 14.25 - 16.75 po (360 - 425 mm) |
| Profondeur du rail à partir du mur | 5 po (124 mm) | 5 po (124 mm) | 5 po (124 mm) | 5 po (124 mm) |
| Profondeur repliée | 16 po (405 mm) | 16 po (405 mm) | 16 po (405 mm) | 16 po (405 mm) |
| Profondeur déployée | 27.4 po (695 mm) | 27.4 po (695 mm) | 27.4 po (695 mm) | 27.4 po (695 mm) |
| Profondeur déployée avec petit repose-pieds | 25 po (636 mm) | 25 po (636 mm) | 25 po (636 mm) | 25 po (636 mm) |
| Profondeur déployée avec repose-pieds décalé | 25.75 po (655 mm) | 25.75 po (655 mm) | 25.75 po (655 mm) | 25.75 po (655 mm) |
| Largeur entre les accoudoirs | 17 po (430 mm) | 17 po (430 mm) | 16.25 - 20 po (410 - 510 mm) | 16.25 - 20 po (410 - 510 mm) |
| Hauteur du dossier | 15.75 po (400 mm) | 15.75 po (400 mm) | 18 po (455 mm) | 18 po (455 mm) |
| Distance entre le repose-pieds et le siège | 18.5 - 20.7 po (470 - 526 mm) | 18.5 - 20.7 po (470 - 526 mm) | 19.25 - 21.45 po (490 - 546 mm) | 24.5 - 26.7 po (625 - 681 mm) |
| Distance entre le repose-pieds et le siège avec repose-pieds surélevé | 16.5 - 19.75 po (420 - 500 mm) | 16.5 - 19.75 po (420 - 500 mm) | 17.25 - 21.25 po (440 - 540 mm) | - |
| Hauteur du repose-pieds | 2.75 po (70 mm) | 2.75 po (70 mm) | 2.75 po (70 mm) | 2.75 po (70 mm) |
FAQ
Autres éléments à savoir sur les sièges d’escalier
Certaines des questions les plus fréquentes sont présentées ici. Votre distributeur Savaria local est également une excellente ressource pour répondre à vos questions, y compris celles propres à votre maison.
Plate-formes élévatrices
- Si vous utilisez déjà un fauteuil roulant, ou si vous prévoyez en utiliser un dans un avenir rapproché, une plate-forme élévatrice peut être la meilleure solution pour rendre votre domicile accessible. Une plate-forme élévatrice peut également accueillir d’autres aides à la mobilité, comme des scooters et des déambulateurs. Toutes les plate-formes élévatrices fonctionnent avec des boutons à pression constante, ce qui signifie que vous devez maintenir le bouton enfoncé pour faire fonctionner l’appareil; lorsque vous relâchez le bouton, la plate-forme s’arrête.
Les plate-formes élévatrices sont conçues selon deux types de déplacement : vertical ou incliné. Les deux types sont munis d’une plateforme pouvant accueillir un fauteuil roulant, mais les plate-formes élévatrices verticales se déplacent de haut en bas, tandis que les plate-formes élévatrices inclinées sont fixées au mur ou montées sur des poteaux reliés à un escalier porteur et suivent l’angle de l’escalier.
Où puis-je installer une plate-forme élévatrice?
De nombreuses maisons comportent des escaliers à l’extérieur. Pour éliminer cet obstacle, une plate-forme élévatrice verticale peut être la solution idéale. Souvent appelée plate-forme de terrasse ou de perron, la Savaria Multilift est construite de façon robuste, avec une plateforme galvanisée, pour une utilisation extérieure. La plate-forme permet l’accès du niveau du sol jusqu’au perron, à l’avant, sur le côté ou à l’arrière de la maison.
Souvent, un garage comprend une porte d’entrée surélevée menant à la maison. Une Savaria Multilift peut être installée afin d’offrir un accès sans obstacle à cette porte. L’installation dans le garage offre l’avantage supplémentaire de protéger la plate-forme et l’utilisateur de la pluie ou de la neige.
Un distributeur local peut effectuer une évaluation du site afin de planifier le meilleur emplacement et le meilleur accès pour votre domicile. Cela peut inclure un accès par la cour arrière ou même par une nouvelle ouverture de porte construite à cette fin.
Il existe différentes façons d’installer une plate-forme élévatrice à l’intérieur de votre maison pour accéder à un deuxième niveau, notamment à l’intérieur d'un puits ou au moyen d’une plate-forme traversante. Il peut aussi être possible d’installer une plate-forme élévatrice inclinée sur votre escalier.
Une plate-forme élévatrice V-1504 Savaria peut être installée à l’intérieur d’un puits construit à cet effet. Cela peut offrir un accès jusqu’à 4 arrêts et une course maximale de 23 pieds (7 m) dans votre maison. La plate-forme peut comporter plus d’une entrée selon vos besoins. Elle peut être finie avec des parois de cabine et un faux plafond semblables à ceux d’un ascenseur, mais le fonctionnement de la plate-forme se fait à l’aide de boutons à pression constante (boutons à maintenir enfoncés).
Les plates-formes élévatrices ne sont pas munies de portillons mobiles qui se déplacent avec la plateforme, car celle-ci circule près du mur avec un dégagement spécifique appelé dégagement de fonctionnement. L’utilisateur n’a pas à se préoccuper de manipuler des portillons, ce qui rend la plate-forme plus facile à utiliser. Chaque palier est muni d’une porte affleurante équipée d’un dispositif d’interverrouillage qui ne s’ouvre que lorsque la plate-forme est présente.
D’autres options sont disponibles pour faciliter l’utilisation si vous avez des limitations de mobilité aux mains ou aux bras. Vous pouvez ajouter un ouvre-porte automatique, ou même un joystick pour contrôler la montée et la descente de la plate-forme.
Si vous ne pouvez pas aménager de puits dans votre maison, une plate-forme élévatrice inclinée peut être une solution pour accéder à un deuxième niveau. Pour la plupart des applications résidentielles intérieures, la Savaria Delta est fixée au mur, légèrement renforcé. Les unités montées sur poteaux sur un escalier sont généralement installées à l’extérieur, lorsque la plate-forme est fixée à des marches en béton.
Si vous commandez la plate-forme avec un fonctionnement automatique, la plateforme se déplie et déploie une rampe d’accès en appuyant sur les commandes du boîtier portatif. Les bras de sécurité s’abaissent et, une fois le fauteuil roulant verrouillé, l’utilisateur se déplace sur la plateforme jusqu’au palier suivant, où la rampe s’abaisse et les bras de sécurité se relèvent. La plateforme se replie ensuite automatiquement pour libérer l’espace sur l’escalier. Le fonctionnement manuel exige que la plateforme soit repliée par l’utilisateur ou un aidant.
Travaux nécessaires pour préparer l’installation d’une plate-forme élévatrice
Certaines préparations de construction sont requises avant l’installation d’une plate-forme élévatrice extérieure. Les plates-formes élévatrices Savaria pour fauteuil roulant nécessitent un ancrage à une dalle de béton coulée. Une prise électrique dédiée avec disjoncteur à proximité de la plate-forme est également nécessaire. Si la course de la plate-forme dépasse 30 po (24 po au Canada), une porte de palier supérieure solide et affleurante doit être incluse. Cette porte est fixée à la terrasse et équipée d’un interverrouillage, ce qui permet de l’ouvrir uniquement lorsque la plate-forme est au palier supérieur. Un panneau de façade fourni par l’entrepreneur peut également être requis pour éliminer tout risque de pincement lors du déplacement de la plate-forme.
- Portail au palier supérieur 42 ⅛ po
- Portail de plate-forme (requis pour le modèle 36 po x 60 po)
- Rampe d’accès automatique
- panneau de façade
- Sectionneur et prise électrique
- Poste d’appel/envoi
- Dalle de béton armé de 6 po d’épaisseur
- Isolation de 1,5 po (optionnelle)
- Pierre de compaction de 15 po
Si vous disposez de l’espace pour construire un puits dans votre maison, la construction nécessite une structure en 2 x 6 et 2 x 4 pour le mur supportant le rail. Le câblage électrique doit être prévu, et le puits est fini avec du mur en plaque de plâtre. Pour créer une entrée de niveau au palier inférieur, une fosse de 3 po sous la plate-forme est requise. Si cela n’est pas possible, une rampe fixe peut être utilisée pour l’accès. Savaria fournit un guide de planification pour la plate-forme V-1504, qui détaille les exigences de construction et inclut des dessins de référence.
Une plate-forme élévatrice inclinée doit disposer de dégagements suffisants pour le palier inférieur. L’espace requis dépend de la taille de la plateforme, de l’angle de l’escalier et du type d’accès (droit ou à 90 degrés). Une largeur minimale de l’escalier de 38 po est également nécessaire. Le tableau ci-dessous montre des exemples de l’espace requis pour la Savaria Delta. Pour une fixation murale sur un mur à ossature bois, un renforcement mineur devra être effectué par un entrepreneur général.
Préparation du site pour une plate-forme inclinée
Lors de l’installation d’une plate-forme inclinée, il est important de vérifier que l’escalier et/ou le mur support du rail offrent un soutien structurel adéquat. Le guide de planification de la Delta détaille les méthodes d’installation et les exigences de construction.
Exigences de dégagement au palier inférieur
| DÉGAGEMENTS | ||||
|---|---|---|---|---|
| Dimensions de la plate-forme | 28.4 x 35.5 po (720 x 900 mm) | 26.5 x 36 po (673 x 914 mm) | 28.5 x 44 po (724 x 1118 mm) | 30.5 x 49.3 po (775 x 1250 mm)1 |
| Largeur déployée (A) | 37.8 po (959 mm) | 36.4 po (923 mm) | 38 po (966 mm) | 40 po (1017 mm) |
| Palier inférieur (B)2 | 60.2 - 54.4 po (1530 - 1381 mm) | 60.8 - 54.9 po (1544 - 1395 mm) | 68.8 - 62.9 po (1747 - 1598 mm) | 74 - 68.1 po (1880 - 1731 mm) |
| Extrémité du rail (C)2 | 44.9 - 38.2 po (1140 - 971 mm) | 45.2 - 38.5 po (1147 - 978 mm) | 49.2 - 42.5 po (1249 - 1080 mm) | 51.8 - 45.1 po (1315 - 1146 mm) |
| Dégagement supérieur (D)2 | 80.8 - 94.6 po (2053 - 2402 mm) | 81.1 - 95 po (2059 - 2413 mm) | 84.8 - 101.6 po (2153 - 2580 mm) | 87.2 - 106 po (2215 - 2692 mm) |
Plate-formes élévatrices à travers le plancher
Savaria propose plusieurs modèles de plates-formes élévatrices à travers le plancher, qui offrent la sensation d’un ascenseur résidentiel avec une empreinte au sol plus réduite et un coût de construction moindre, car il n’est pas nécessaire de construire un puits complet. Les plates-formes élévatrices à travers le plancher sont plus faciles à intégrer dans une maison existante qu’un ascenseur résidentiel. Cependant, elles sont limitées à deux arrêts par conception et conformément aux exigences du code.
- Une des façons les plus simples de rendre votre maison accessible est d’installer une plate-forme élévatrice à travers le plancher. Les plates-formes élévatrices à travers le plancher Savaria desservent deux arrêts et sont équipées d’une cabine entièrement fermée. Sans avoir besoin de construire un puits, la plate-forme circule à travers une ouverture pratiquée dans le plancher. Au niveau supérieur, un bouchon de plancher recouvre l’ouverture lorsque la plate-forme est au palier inférieur. Lorsque la plate-forme monte, le bouchon se déplace avec elle jusqu’au deuxième niveau.
Comparaison des modèles de plates-formes élévatrices à travers le plancher
| Luma | Télécab | Télécab 17 | |
|---|---|---|---|
| Capacité | 400 lb | 500 lb | 845 lb |
| Accessible en fauteuil roulant | No | Oui | Oui |
| Distance maximale de déplacement | 13¾pi | 23pi | 23pi |
| Mur support requis ? | non | oui | oui |

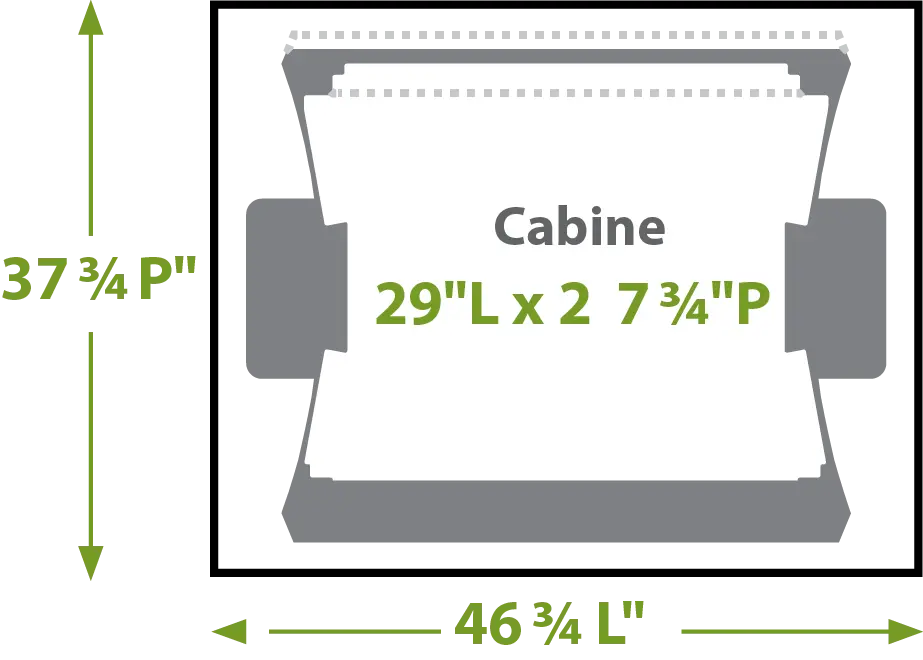

| Empreinte minimale requise | 38po x 47po | 60.5po x 36po | 60.5po x 35.25po |
| Système d’entraînement | Tambour d’enroulement | Chaîne hydraulique 2:1 | Chaîne hydraulique 2:1 |
| Service d’urgence | Alimentée par batterie, permet plusieurs courses haut/bas lors d’une panne de courant | Alimentée par batterie, permet plusieurs courses haut/bas lors d’une panne de courant | Alimentée par batterie, permet plusieurs courses haut/bas lors d’une panne de courant |
Si vous êtes instable ou craignez de tomber dans les escaliers, la plate-forme élévatrice Luma est une excellente alternative à un siège d’escalier. La Luma peut accueillir un aide à la mobilité comme une canne, un déambulateur ou un rollator. Si vous utilisez un fauteuil roulant, la cabine Luma sera trop petite et la Savaria Télécab pourrait être une meilleure option.
La plate-forme élévatrice Luma ne nécessite pas de mur support et utilise des rails autoportants, ce qui rend son installation très flexible dans votre maison. Les modèles Savaria Télécab requièrent un ancrage à un mur support renforcé, donc vous devez pouvoir trouver un emplacement approprié sur les deux niveaux de votre maison comportant ce mur. Avec ses options de cabine plus grandes, la Télécab peut accueillir un fauteuil roulant, et la Télécab 17 peut transporter des appareils plus lourds comme des fauteuils électriques ou des scooters.
La Luma et la Télécab disposent toutes deux d’un plancher incliné, éliminant tout risque de trébuchement et facilitant l’entrée et la sortie avec des aides à mobilité à roues. C’est un aspect important à considérer lors du choix d’un fournisseur de plates-formes élévatrices à travers le plancher.
Configurations de plate-forme élévatrice à travers le plancher
Plate-forme élévatrice Luma
Une installation typique d’une plate-forme élévatrice à travers le plancher peut aller d’un espace de vie du rez-de-chaussée à un palier du deuxième niveau.
Avec une configuration à entrée directe (straight-through), la plate-forme élévatrice Luma peut desservir un accès depuis une pièce du rez-de-chaussée jusqu’au deuxième niveau, permettant à l’utilisateur de se déplacer facilement avec un appareil de mobilité — on peut marcher ou rouler directement à travers.
Porte à gauche ou à droite de la tour
Configuration à entrée directe
(Non offert sur le Télécab 17)
Préparation de la construction pour une plate-forme élévatrice à travers le plancher
La préparation de la construction par votre entrepreneur local pour la plate-forme élévatrice Luma inclut le renforcement du plafond pour l’ouverture dans le plancher, ainsi que les dispositions électriques. Il est possible que le plancher inférieur doive également être renforcé pour répondre aux exigences structurelles listées dans le guide de planification, surtout s’il y a un espace de vie sous le palier inférieur.
Les besoins électriques sont minimes, car la plate-forme élévatrice n’a besoin que d’une prise pour le chargeur de batterie. Il est préférable d’avoir l’alimentation électrique à l’emplacement de la plate-forme élévatrice à travers le plancher, mais il est également possible de brancher la prise à proximité, bien que le cordon soit visible ou puisse représenter un risque de trébuchement dans cette situation.
La plate-forme élévatrice Luma est fournie de série avec le système One Touch Alert pour les communications bidirectionnelles en cas d’urgence. Une nano SIM doit être fournie par le propriétaire pour ce système de sécurité important.
La plate-forme élévatrice Télécab nécessite une installation sur un mur capable de supporter une force de traction de 700 lb, et le plancher inférieur doit pouvoir soutenir une charge de 3200 lb sous la plate-forme élévatrice. Des suggestions pour construire les murs support et le support du bouchon de plancher sont disponibles dans le guide de planification du produit. Ce travail est réalisé par votre entrepreneur général local à l’aide des références du guide de planification et des dessins d’installation fournis par Savaria pour votre produit spécifique.
L’installation de la plate-forme élévatrice Luma Savaria prend généralement 1 jour, mais peut aller jusqu’à 2 jours. L’ouverture au plafond/plancher est dotée d’un cadre de finition (habillage) pour compléter l’ouverture. Une finition est également prévue autour du palier supérieur.
L’installation d’une plate-forme élévatrice Télécab prendra quelques jours. La tour de traction sera ancrée au mur support. Au palier supérieur, le bouchon de plancher est souvent fini avec le même revêtement de sol que ce niveau afin de créer un aspect plus homogène lorsque la plate-forme élévatrice est au palier inférieur.
En quoi une plate-forme élévatrice à travers le plancher diffère-t-elle d’un ascenseur résidentiel ?
Les plates-formes élévatrices à travers le plancher utilisent des commandes à pression constante, tandis que les ascenseurs résidentiels sont automatiques. Les plates-formes élévatrices à travers le plancher desservent deux niveaux et incluent des caractéristiques pour faciliter l’utilisation des aides à mobilité et dispositifs d’accessibilité, comme un plancher antidérapant. Les ascenseurs résidentiels Savaria peuvent également être utilisés pour l’accessibilité, mais ils ne possèdent pas de plancher antidérapant et peuvent desservir plus de deux arrêts.
Pour plus d’informations sur les ascenseurs résidentiels, consultez notre Guide ultime des ascenseurs résidentiels.
